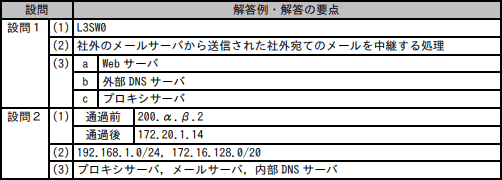

解説

• デフォルトゲートウェイは、同一セグメント（ルータ/L3SWを超えない範囲＝ブロードキャストドメイン）外の機器と通信するときに、外部ネットワークとの接続点となる機器のことです。

  端末が別の機器と通信しようとする際は、宛先IPアドレスをもとにARP要求を行い、通信相手のMACアドレスを取得したうえで、そのMACアドレス宛てにフレームを送ります。しかし、ARP要求はブロードキャストで送信されるため、到達範囲は同一セグメントに限られます。宛先IPアドレスが自セグメント外の場合、MACアドレスの取得ができず、宛先と直接の通信ができません。このため、デフォルトゲートウェイに中継を依頼することになります。

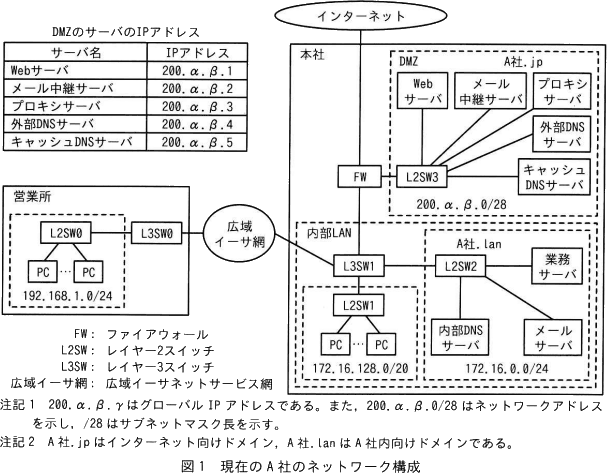

  図1を見ると営業所LANは 192.168.1.0/24 であり、同一セグメントはこの範囲に限られます。本社内部LANやインターネットなど別のネットワークと通信を行う場合には、営業所LANの出口に位置するL3SW0に中継を依頼することになります。したがって、営業所のPCにはデフォルトゲートウェイとして「L3SW0」のIPアドレスを設定します。

  ∴L3SW0


• オープンリレーとは、認証や送信元制限の不足により、第三者がそのメール中継サーバを利用して外部宛てのメールを送信できてしまう状態を指します。第三者中継とも呼ばれます。このような中継サーバは、スパムメール送信の踏み台にされるおそれがあります。

  本文では「メール中継サーバは，本社のメールサーバが送信する社外宛てメールを社外のメールサーバへ中継し，社外のメールサーバがA社宛てに送信したメールを本社のメールサーバへ中継する」と説明されています。この記述から、メール中継サーバが処理すべきメールは「社内から社外へ送るメール」及び「社外から社内に宛てたメール」であることがわかります。

  一方、送信元と宛先の双方が社外であるメールは、A社とは無関係なので中継する必要はありません。オープンリレーは、このような「社外→社外」のメールまで中継してしまう設定によって発生します。したがって、社外のメールサーバから送信された社外宛てのメールを中継しないことが、オープンリレー防止策として重要になります。

  ∴社外のメールサーバから送信された社外宛てのメールを中継する処理


• 〔aについて

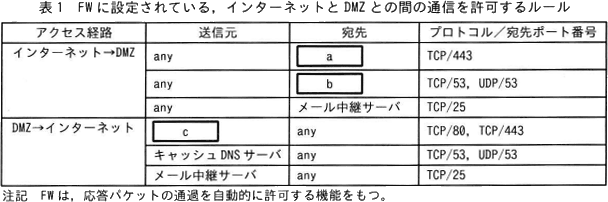

  空欄aの行はプロトコル／ポート番号がTCP/443であることから、HTTPS通信が対象だと判断できます。このルールはインターネットからDMZに向けた通信に関するものなので、ここで許可すべきは「インターネット→DMZ」のHTTPS通信です。

  A社では「A社.jp」ドメインでWebサーバを運用しており、本文には「（業務サーバ及び）DMZのWebサーバは，HTTP Over TLSによるアクセスだけを受け付ける」と説明されています。外部の利用者がWebサーバにアクセスできるようにするためには、インターネットからDMZ上のWebサーバへのHTTPS通信をFWで許可する必要があります。したがって、空欄aには「Webサーバ」が当てはまります。

  ∴a＝Webサーバ

  〔bについて〕
  空欄bの行はプロトコル／ポート番号が53であることから、DNS通信が対象だと判断できます。このルールも空欄aと同じく、インターネットからDMZに向けた通信に関するものなので、ここで許可すべきは「インターネット→DMZ」のDNS通信です。

  本文には「外部DNSサーバは，A社.jpのゾーン情報を管理する」とあり、この記述から、外部DNSサーバはA社.jpの権威DNSサーバであるとわかります。権威DNSサーバは、キャッシュDNSサーバ等から管理対象ドメインに関する問合せを受け付け、保持しているゾーン情報に基づいて応答する役割をもちます。

  外部の利用者がA社.jpにアクセスする際には、ドメイン名をIPアドレスに変換する名前解決が必要です。名前解決の成立のためには、インターネットからDMZ上の外部DNSサーバへのDNS通信をFWで許可する必要があります。したがって、空欄bには「外部DNSサーバ」が当てはまります。

  ∴b＝外部DNSサーバ

  〔cについて〕
  空欄cの行はプロトコル／ポート番号がTCP/80及びTCP/443であることから、HTTP及びHTTPS通信が対象だと判断できます。このルールはDMZからインターネットに向けた通信に関するものなので、ここで許可すべきは「DMZ→インターネット」のHTTP(S)通信です。

  本文には「社内PCは，インターネット上のWebサイト及びDMZのWebサーバに，DMZのプロキシサーバ経由でアクセスする」とあり、この記述から、社内PCのインターネットアクセスはプロキシサーバを経由して行われることがわかります。プロキシサーバは社内PCからのHTTP(S)リクエストを受取り、代理する形で（自身を送信元として）インターネットアクセスを行うため、プロキシサーバからインターネットへのHTTP(S)通信をFWで許可する必要があります。したがって、空欄cには「プロキシサーバ」が当てはまります。

  ∴c＝プロキシサーバ

解説

• 下線③では、「インターネットから公開セグメントのサーバ宛てに送信されたパケットは，IGWが公開セグメントのサーバに中継する」とあります。設問は、A社宛てのSMTPパケット（メール送信）がIGWを通過する際に、通過前後で宛先IPアドレスがどうなるかを具体的に問うものです。A社宛てのメールを受け付けるサーバはメール中継サーバです。

  本文には「IGWは，NATによって，公開セグメントの各サーバに設定された 172.20.1.11～172.20.1.14 をインターネットに公開する各サーバの対応するIPアドレスである 200.α.β.1～200.α.β.3，200.α.β.5 に変換する」とあります。つまり、インターネットから公開セグメント内のサーバへ送られたパケットは、IGW通過時に宛先IPがグローバルIPアドレスからプライベートIPアドレスへ変換されます。

  IGW通過前は、グローバルIPアドレスが宛先IPに設定されています。本文中の「公開セグメントのインターネット向けドメイン名は，図1中のDMZと同様のA社.jpとし，A社.jpの各サーバには，図1と同じIPアドレスを設定する」とあるため、図1のDMZのIPアドレス表を確認すると、メール中継サーバのグローバルIPアドレス 200.α.β.2 が該当します。

  IGW通過後は、NATにより宛先IPが公開セグメント内のメール中継サーバのプライベートIPアドレスに変換されています。図2の公開セグメントのIPアドレス表より、メール中継サーバのプライベートIPアドレス 172.20.1.14 が該当します。

  以上より、IGW通過前は 200.α.β.2、IGW通過後は 172.20.1.14 となります。

  ∴通過前＝200.α.β.2
  　通過後＝172.20.1.14


• 下線④では、IPsecルータ2がBCL-A宛てのパケットをIPsecルータ1に転送するとあります。これは、従来は本社内にあったA社.lan及びA社.jpのネットワークの移設に伴い、本社及び営業所の社内PCから、引き続きそれらにアクセスできるようにする必要があるためです。

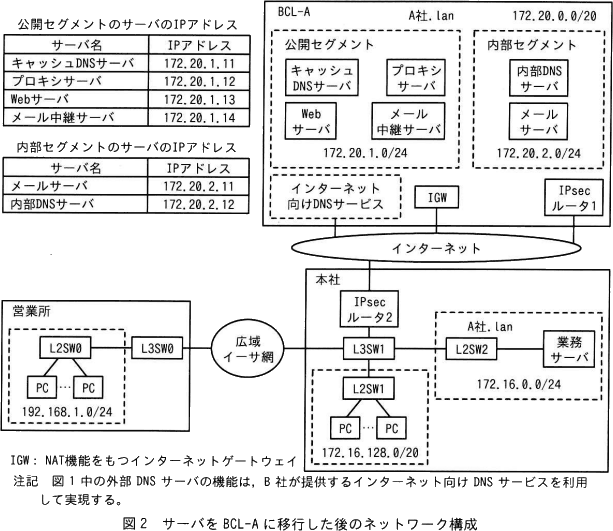

  図2より、IPsecルータ2の手前側には次の3つのネットワークセグメントがあります。
  1. 本社の社内PCセグメント（172.16.128.0/20）
  2. 営業所の社内PCセグメント（192.168.1.0/24）
  3. 業務サーバが属するセグメント（172.16.0.0/24）
  このうち、BCL-Aへ転送すべき送信元ネットワークは①172.16.128.0/20と②192.168.1.0/24の2つです。

  移行後も「社内PCを使用した業務の運用方法及びPCの操作は変更しない」という前提があるため、社内PCは従来と同じように内部DNSサーバ、メールサーバ、プロキシサーバに通信できなければなりません。したがって、社内PCセグメントを送信元とするパケットはBCL-Aへ転送する必要があります。一方、本文に「業務サーバは，社内PCとだけ通信する」とあり、業務サーバがBCL-A側のサーバ群と通信することはないため転送対象には含めません。

  ∴192.168.1.0/24，172.16.128.0/20


• 設問は社内PCを送信元とする経路の変更が、どのサーバの移行によって発生するかを問うています。そのため、これまでL3SW0及びL3SW1を経由していた通信であり、かつ社内PCが送信元となるものに着目します。これに該当するには以下の4つです。
  • 社内PC － メールサーバ
  • 社内PC － 内部DNSサーバ
  • 社内PC － 業務サーバ
  • 社内PC － プロキシサーバ
  このうち業務サーバは、今回の移行では本社に残すので、移行に伴う経路変更の原因にはなりません。一方、メールサーバ、内部DNSサーバ、プロキシサーバはBCL-Aへ移設され、移行後は図2のA社.lanである 172.20.0.0/20 配下のIPアドレスになります。

  移行前は、メールサーバと内部DNSサーバには 172.16.0.0/24 のIPアドレス、プロキシサーバには 200.α.β.3 が割り当てられており、L3SWはこのIPアドレスをもとに経路制御していました。移行後はIPアドレスが変わりますから、経路情報を変更する必要があります。したがって、該当するサーバは「プロキシサーバ、メールサーバ、内部DNSサーバ」の3つです。

  なお、L3SW1を経由するものとして、内部DNSサーバとキャッシュDNSサーバ、メールサーバとメール中継サーバの通信があり、これらについても経路の更新（不要となる経路の削除）が必要ですが、設問は社内PCが送信元となる通信だけに限定しているため、含めてはいけません。

  ∴プロキシサーバ，メールサーバ，内部DNSサーバ
