令和2年秋期試験午前問題 問46

UMLのアクティビティ図の特徴はどれか。

  • 多くの並行処理を含むシステムの,オブジェクトの振る舞いが記述できる。
  • オブジェクト群がどのようにコラボレーションを行うか記述できる。
  • クラスの仕様と,クラスの間の静的な関係が記述できる。
  • システムのコンポーネント間の物理的な関係が記述できる。
正解 問題へ
分野:テクノロジ系
中分類:システム開発技術
小分類:ソフトウェア要件定義

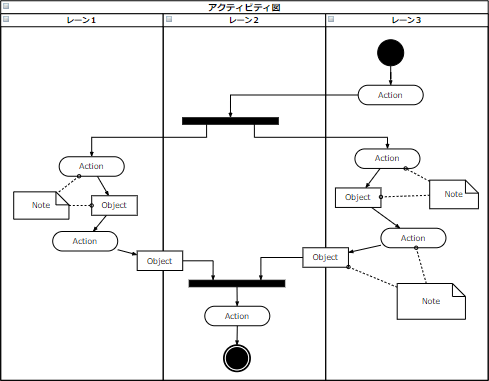

アクティビティ図は、ビジネスプロセスの流れやプログラムの制御フローのような一連の手続きを可視化できる図です。フローチャートのUML版を言えるでしょう。フローチャートと似た表記法で処理の流れを記述できるほか、処理の分岐やマージ、並行処理のフォークやジョイン、タイマ制御や例外処理なども表現できるようになっています。
  • 正しい。アクティビティ図の特徴です。
  • コミュニケーション図の特徴です。
  • クラス図の特徴です。
  • コンポーネント図の特徴です。
