平成18年秋期試験問題 午前問40

UMLで用いる図のうち,オブジェクト間で送受信するメッセージによる相互作用が表せるものはどれか。

  • コンポーネント図
  • シーケンス図
  • ステートチャート図
  • ユースケース図
正解 問題へ
分野:テクノロジ系
中分類:システム開発技術
小分類:ソフトウェア要件定義
解説

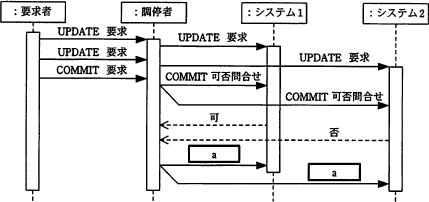

シーケンス図は、オブジェクト指向分析で用いられる相互作用図の1つで、オブジェクト間のメッセージのやり取りなどのオブジェクトの振る舞いを時系列に表す図です。
  • コンポーネント図は、コンポーネント間の依存関係を表す図です。
  • 正しい。
  • ステートチャート図は、状態遷移図を基本にして、オブジェクト内に存在する状態や、その状態の移り変わりを表現する図です。
  • ユースケース図は、システムの振る舞いを表現する図で、システムに要求される機能を、ユーザーの視点から示した図です。
