平成23年秋期試験午前問題 問43

スタディング 応用情報技術者講座
UMLのユースケース図で,システムと相互作用する外部システムはどれか。

  • アクタ
  • インスタンス
  • トリガ
  • リンク
正解 問題へ
分野:テクノロジ系
中分類:システム開発技術
小分類:ソフトウェア要件定義
ユースケース図は、UMLの中でもシステムの振る舞いを表現する図で、システムに要求される機能を、ユーザの視点から示した図です。主に要求分析段階でユーザの要件を特定するために作成され、ユースケース図を有効に活用することにより、システムの全体像を開発者とユーザが一緒に評価しやすくなる利点があります。

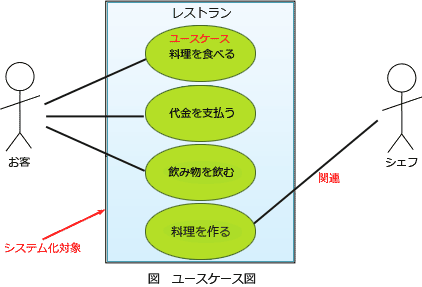

ユースケース図は、以下のものでシステムの振る舞いを表現します。
アクタ
システムのユーザが果たす役割を表し、システムと活発に情報交換をしたり、システムから受動的に情報を受け取ったりする。人間、ハードウェア、外部システムがアクタになりえる。
ユースケース
アクタとシステムとの間の対話をモデル化したもので、アクタによって開始され、システムのある機能を実行する。システムのユーザがシステムを利用して遂行する単位業務のひとつを抽象化したもの。
関連
アクタとユースケースの関連を表す実線
対象
システム化対象範囲を表す長方形
アクタは、システムを利用するユーザと共にハードウェア,外部システムを表す場合にも用いるので、正解は「アクタ」になります。
