平成30年春期試験問題 午前問21

図の論理回路と等価な回路はどれか。

  • 21a.png(論理和素子)
  • 21i.png(論理積素子)
  • 21u.png(排他的論理和素子)
  • 21e.png(否定論理和素子)
正解 問題へ
分野:テクノロジ系
中分類:ハードウェア
小分類:ハードウェア
解説

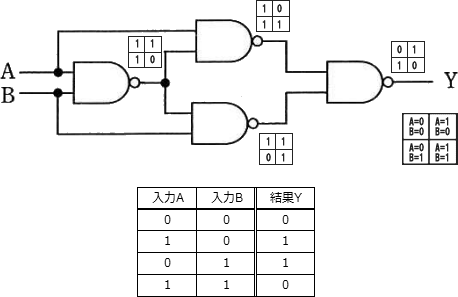

設問の回路素子はNAND回路を表しています。設問の回路図にAとBにそれぞれ0または1の値を与えたとき、各回路の出力であるYの値がどうなるかを考えます。
結果の真理値表は、2つ入力が同じであれば"0"、異なれば"1"を出力するXOR回路の真理値表と一致します。よって正解は「ウ」のXOR回路です。
  • OR素子なので不適切です。
  • AND素子なので不適切です。
  • 正しい。XOR素子なので適切です。
  • NOR素子なので不適切です。
