応用情報技術者令和3年秋期 午前問22

問22

1桁の2進数A,Bを加算し,Xに桁上がり,Yに桁上げなしの和(和の1桁目)が得られる論理回路はどれか。
  • 22a.gif/image-size:163×73
  • 22i.gif/image-size:162×73
  • 22u.gif/image-size:163×74
  • 22e.gif/image-size:162×74
  • [出題歴]
  • 応用情報技術者 H30秋期 問23

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

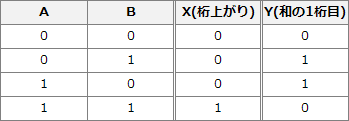

入力A、Bと出力X、Yの適切な関係は次のようになります。
22_1.gif/image-size:349×121
上表を見ると、2つの入力とXの関係はANDの真理値表と一致し、2つの入力とYの関係はXORの真理値表と一致していることに気が付きます。したがって、X=A AND B、Y=A XOR B となっている「ア」の論理回路図が正解です。
22_2.gif/image-size:160×72
