UMLのアクティビティ図の特徴はどれか。
- オブジェクト間のメッセージのやり取りが，時系列に表現できる。
- オブジェクト群の相互作用を示す協調関係が表現できる。
- 現実のビジネスプロセスで生じる並行処理が表現できる。
- 一つのオブジェクトに着目して，その状態遷移が表現できる。
分類 :
テクノロジ系 » システム開発技術 » ソフトウェア要件定義
正解 :
ウ
解説 :

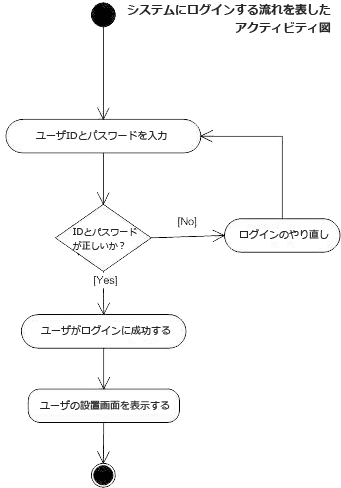

アクティビティ図は、ビジネスプロセスの流れや制御フローを表すことのできる図で、フローチャートのUMLです。
- シーケンス図の特徴です。
- コラボレーション図の説明です。
- 正しい。アクティビティ図の説明です。
- ステートチャート図の説明です。
出典
- システムアーキテクト H21秋期 問1
