応用情報技術者平成22年春期 午前問25

問25

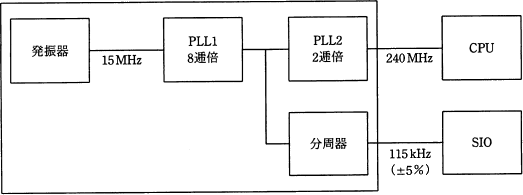

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発振器と,内部のPLL1,PLL2及び分周器の組合せでCPUに240MHz,シリアル通信(SIO)に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで,シリアル通信のクロック精度は±5%以内に収まればよいものとする。
25.png/image-size:447×167
  • 1/24
  • 1/26
  • 1/28
  • 1/210
  • [出題歴]
  • 応用情報技術者 H24春期 問24
  • 応用情報技術者 H26春期 問23
  • 応用情報技術者 H27秋期 問23
  • 応用情報技術者 H30春期 問23

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

発振器から出力された15MHzは、PLL1で8倍にされて120MHzになります。その後PLL2でさらに2倍されて240MHzのクロック信号がCPUに届けられます。
25a.png/image-size:453×167
問題の分周器の値ですが、分周器への入力が120MHz、SIO(シリアル通信)に供給されるクロック信号は115kHzなので、およそ1/1000の値になっていることに気が付きます。

 120×106÷(115×103)≒103

よって、分周器の値は約1/1000に設定すればよいことになります。1000を2の累乗で表すと最も近いのが「1024=210」ですから、答えは1/210となります。
