VoIP(Voice over IP：ボイップ)は、音声データをIPネットワークで伝送する技術です。アナログ音声を各種符号化方式でデジタル化し、IPネットワーク上のパケットに乗せることで音声データのリアルタイム伝送を行います。

VoIPの構成要素であるPBX、VoIPゲートウェイ、VoIPゲートキーパ、ルータの機能は次のとおりです。

PBX（Private Branch eXchange）

複数の構内電話機を、公衆電話回線網に接続して使用する際の中継装置のこと。

VoIPゲートウェイ

電話網とIPネットワークの境界に置かれ、音声とIPパケットの相互変換を行う。

VoIPゲートキーパ

IPアドレスと内線電話番号対応を管理し変換を行う。

ルータ

他のIPネットワークとの境界に設置され、パケットのIPアドレスを見て最適な経路に中継する通信装置。

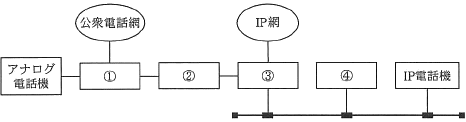

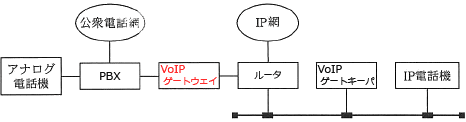

問題文の図をみると、まず①が公衆電話回線網との接続点なので「PBX」，③が他のネットワークとの接続点なので「ルータ」になります。②はアナログ電話網とIPネットワークとの境界なので、音声とIPパケットを相互変換する「VoIPゲートウェイ」、残った④が「VoIPゲートキーパ」になります。
