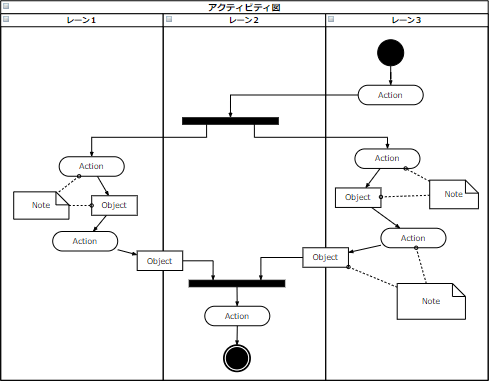

アクティビティ図は、上流行程のビジネスプロセスの流れや下流行程のプログラムの制御フローを表すことができる図で、フローチャートのUML版です。

• 正しい。
• クラス図は、クラス、属性、クラス間の関係からシステムの構造を記述する静的な構造図です。
• 状態遷移図は、時間の経過や状態の変化に応じて状態が変わるようなシステムの振る舞いを記述するときに適した図です。
• ユースケース図は、システムの振る舞いを表現する図で、システムに要求される機能を、ユーザの視点から示した図です。
