応用情報技術者平成29年秋期 午前問21

問21

モーターの速度制御などにPWM(Pulse Width Modulation)制御が用いられる。PWMの駆動波形を示したものはどれか。ここで,波形は制御回路のポート出力であり,低域通過フィルターを通していないものとする。
  • 21a.gif/image-size:333×75
  • 21i.gif/image-size:333×75
  • 21u.gif/image-size:332×75
  • 21e.gif/image-size:333×74
  • [出題歴]
  • 応用情報技術者 R2秋期 問22
  • 応用情報技術者 H26春期 問21
  • 応用情報技術者 H27秋期 問21

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

PWM(Pulse Width Modulation,パルス幅変調)は、信号の強度は一定のままパルス信号を出力する時間(width)を長くしたり短くしたりすることで電流・電圧を制御する方式で、インバータの制御方式として用いられています。

PWMとは別に、パルス信号を出力する時間は一定で、信号の強度(振幅)によって制御する方式をPAM(Pulse Amplitude Modulation,パルス振幅変調)といいます。

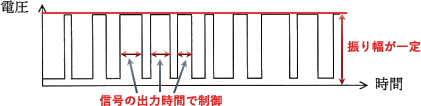

選択肢の波形のうち、波形の振幅が一定なのは「イ」のみなので、これがPWMの駆動波形として適切です。
