応用情報技術者令和3年春期 午前問25

問25

図の論理回路において,S=1,R=1,X=0,Y=1のとき,Sを一旦0にした後,再び1に戻した。この操作を行った後のX,Yの値はどれか。
25.gif/image-size:181×90
  • X=0,Y=0
  • X=0,Y=1
  • X=1,Y=0
  • X=1,Y=1
  • [出題歴]
  • 応用情報技術者 R5秋期 問22
  • 応用情報技術者 H21秋期 問23
  • 応用情報技術者 H23秋期 問24
  • 応用情報技術者 H26秋期 問20
  • ソフトウェア開発技術者 H18秋期 問16

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

図の論理回路図はフリップフロップと呼ばれ、2つの回路の安定した状態によって1ビットの情報を保持する回路です。現在と異なる入力が与えられると、次の入力があるまでその状態を保持しようとします。

問題文の初期状態"S=1、R=1、X=0、Y=1"だと、回路は次のようになっています。
25_1.gif/image-size:156×82

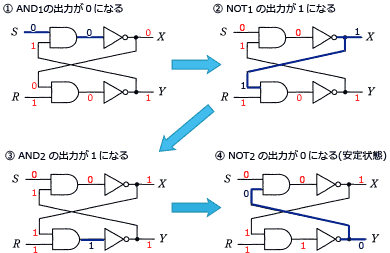

次にSを0に変えると、次のような状態になります。他方の出力がもう一方の入力に影響を与えるので、2つの回路が安定するまで何回か入出力を繰り返します。
25_2.gif/image-size:390×253
そしてSを1に戻すと次のような状態になります。
25_3.gif/image-size:156×83
回路はこの状態で安定するので、出力の値は「X=1,Y=0」となります。
