応用情報技術者令和3年春期 午前問23
問23

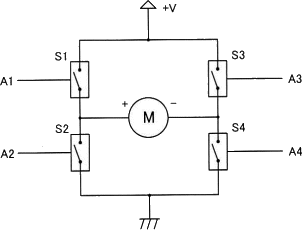

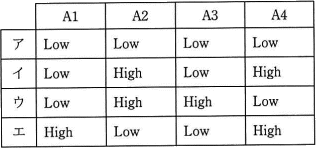

図はDCモーターの正転逆転制御の動作原理を示す回路である。A1からA4の四つの制御信号の組合せの中で,モーターが逆転するものはどれか。ここで,モーターの+端子から-端子に電流が流れるときモーターは正転し,S1からS4のそれぞれのスイッチ素子は,対応するA1からA4の制御信号がそれぞれHighのとき導通するものとする。![23.png/image-size:302×230](img/23.png)
![23.png/image-size:302×230](img/23.png)
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
ウ
解説
図中の"
"は電源に接続されていることを表していて"+極"、"

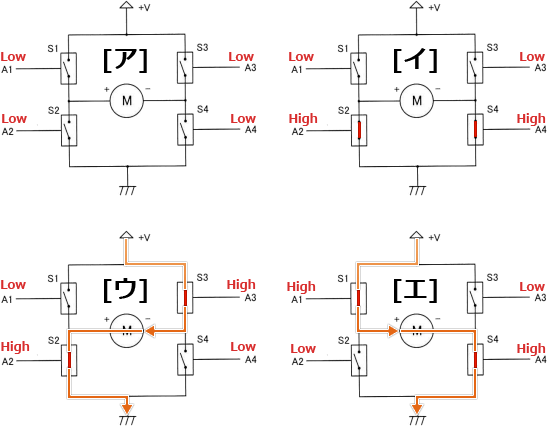

"は回路の基準電位であるグランド(GND)を表していて"-極"を意味します。電気は+極から-極に流れるので、各選択肢の電流の流れは以下のようになります。
正転とは逆に、モーターの-端子から+端子に電流を流せばモーターが逆転するので、スイッチの適切な組合せは「ウ」となります。
「ア」と「イ」は電流が流れず、「エ」はモーターの+端子から-端子に電流が流れるので正転します。
![23_1.png/image-size:37×14](img/23_1.png)
![23_2.png/image-size:21×18](img/23_2.png)
![23_3.png/image-size:547×426](img/23_3.png)
「ア」と「イ」は電流が流れず、「エ」はモーターの+端子から-端子に電流が流れるので正転します。
