応用情報技術者令和4年秋期 午前問23

問23

入力XとYの値が同じときにだけ,出力Zに1を出力する回路はどれか。
  • 23a.png/image-size:251×82
  • 23i.png/image-size:250×82
  • 23u.png/image-size:257×83
  • 23e.png/image-size:258×83
  • [出題歴]
  • 基本情報技術者 H19秋期 問17
  • 基本情報技術者 H22春期 問26
  • 基本情報技術者 H26春期 問22

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

「入力XとYの値が同じときにだけ,出力Zに1を出力する」ということは、裏を返せば「入力XとYの値が異なるときには1を出力しない」ということです。このため、(X,Y)が(0,0)と(1,1)のときに1を出力するかどうかだけでなく、それ以外の(1,0)と(0,1)のときに出力が0になっているかどうかも確認する必要があります。

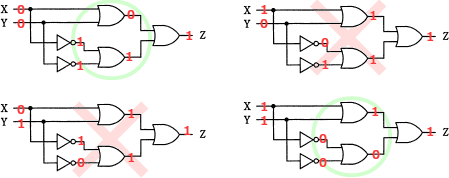

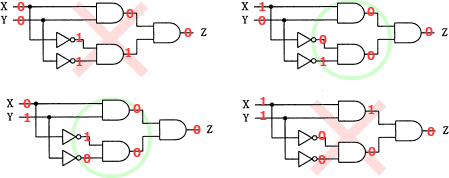

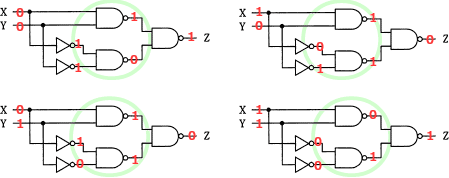

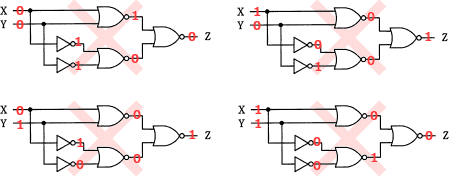

それぞれの論理回路に(0,0)、(1,0)、(0,1)、(1,1)の4つを入力して得られる結果は次のようになります。XとYが同じときに1を出力しているもの、XとYが異なるときに1を出力していないものには○を、そうではないものには×を付けてあります。
  • 23_1.png/image-size:449×178
  • 23_2.png/image-size:449×178
  • 23_3.png/image-size:449×178
  • 23_4.png/image-size:449×178
したがって、設問の条件に合致した出力をする論理回路は「ウ」です。
